Smarta 2D-Profilsensorer för industriell kvalitetskontroll

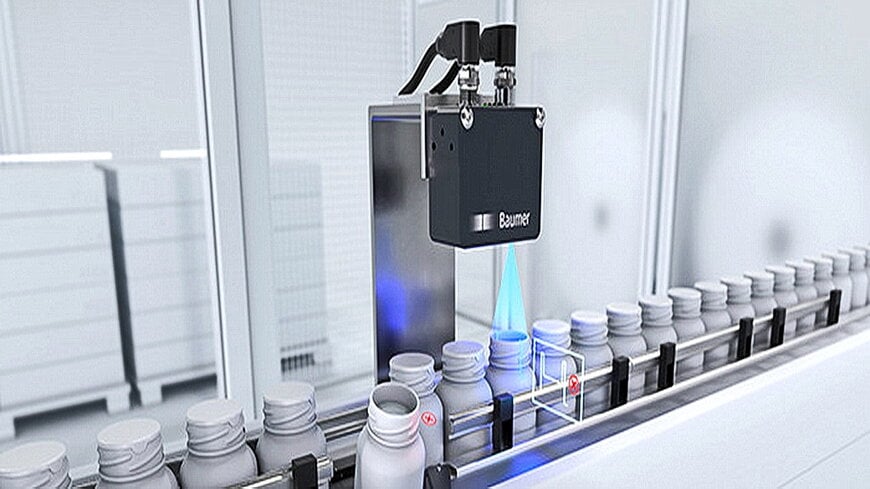

Baumer har uppgraderat sin OX-serie av smarta 2D-profilsensorer, konstruerade för att effektivisera kvalitetskontroll och positionering. Hårdvaran integrerar en avancerad verktygsuppsättning som utför komplexa uppgifter, såsom närvarodetektering och kompletthetskontroller, direkt i sensorhuset.

Profilanalys och Edge-processning
Sensorerna i OX-serien använder lasertriangulering för att analysera höjdprofiler och uppnår en precision på upp till 5 µm i z-axeln samt en upplösning på upp till 30 µm i x-axeln. Hårdvaran hanterar mätområden upp till 500 mm med synfält som sträcker sig till 300 mm.

Datautvärderingen sker direkt i den intelligenta sensorn, som levererar bearbetade resultat – såsom OK/NOK-bedömningar, objektsräkning eller rumsliga koordinater – utan att det krävs någon extern processorenhet. Denna inbyggda edge-processning gör det möjligt för sensorerna att detektera glapp, identifiera defekta delar och ersätta komplexa multikamerasystem vid rutinmässiga dimensionskontroller.

Nätverksarkitektur och gränssnittskonfiguration
För att underlätta integrationen i industriella automationsnätverk är de kompakta sensorerna utrustade med Power-over-Ethernet (PoE), vilket samlar både strömförsörjning och dataöverföring i en enda kabel.

Drift och konfiguration hanteras via ett integrerat webbgränssnitt, vilket gör det möjligt för ingenjörer att intuitivt parametrisera upp till 20 olika mätverktyg. Gränssnittet innehåller en funktion för live-visualisering som låter operatörer övervaka mätuppgiften i realtid, verifiera inriktningen och optimera parametrar direkt via en standardwebbläsare, helt utan installation av proprietär programvara.

Ytterligare kontext: Tekniska specifikationer
Denna sektion detaljerar tekniska specifikationer som inte var inkluderade i det ursprungliga pressmeddelandet.

Inom industriell bildbehandling (Machine Vision) skiljer sig "smarta sensorer" från vanliga industriella kameror genom att de hyser både hårdvaran för bildfångst (CMOS-matris och optik) och algoritmerna för bildbehandling (DSP eller FPGA) inom ett och samma IP-klassade hölje.

För 2D-profilmätning tillämpar Baumer OX-serien principen för lasertriangulering, där en laserlinje projiceras på målobjektet. Genom att utvärdera den geometriska deformationen av denna linje från en fast vinkel beräknar sensorn en kalibrerad 2D-höjdprofil.

I modern tillverkning gör integrationen av Power-over-Ethernet (PoE) och standardiserade industriella protokoll (såsom PROFINET eller OPC UA) det möjligt att montera dessa smarta sensorer direkt på robotarmars verktygshuvuden (end-effectors) för visionsstyrd robotik (VGR). Detta möjliggör dynamiska plocka-och-placera-operationer (pick-and-place) utan den fördröjning som uppstår när rå punktmolnsdata måste skickas till en central industri-PC.

Redigerad av Evgeny Churilov, Induportals Media-Anpassad av AI.
